建築節能--遮陽型式

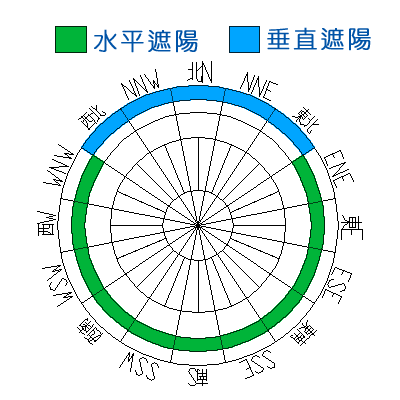

- 因台灣位於北迴歸線上(圖01)，偏北方位較適合設計垂直遮陽(圖02)，遮陽深度和一樣時(圖03)
- 垂直遮陽：西北、北北西、北、北北東、東北
- 水平遮陽：上列方位以外之所有方位
南、南南西、西南、西南西、西、西北西、東北東、東、東南東、東南、南南東
- 設計多片垂直遮陽於任一方位均比單片水平遮陽效果佳(圖04)
- 格子遮陽於各方位均優於水平遮陽及垂直遮陽
- 水平遮陽：
- 左右出挑較佳(圖05)
- 水平遮陽深度太長時可分成多片(外遮陽百頁)，遮陽深度和不變(圖06)
- 水平遮陽深度太長時依遮陽板片數調整每片之深度(圖07)
- 水平遮陽設計倒吊檔板，倒吊產生永久遮陰效果(圖08)
- 垂直遮陽：
- 垂直遮陽出挑太長時可分成多片，遮陽深度和不變(圖09)
- 垂直遮陽深度一樣時，多片效果佳(圖10)
- 格子遮陽：
- 口字型與ㄇ字型效果一樣(圖11)
- 同一樘窗格子遮陽深度一樣時，優略：1：3 > 1：2 > 1：1 (格子高寬比)(圖12)
- 同一樘窗格子遮陽深度一樣但寬度不同時，優略：3：1 > 2：1 > 1：1 (格子高寬比)(圖13)
- 同一樘窗格子遮陽深度及寬度一樣時，優略：1：3 > 1：2 > 1：1 > 2：1 > 3：1 (格子高寬比)(圖14)
夏至日之遮陽效果(圖15)
- 陽台遮陽認定：外推之凸陽台視為水平遮陽，內縮之凹陽台視為格子遮陽(圖17)
|
圖 01 資料來源：Google Earth
|
圖 02 偏北方位較適合設計垂直遮陽
|
▲ 頁首

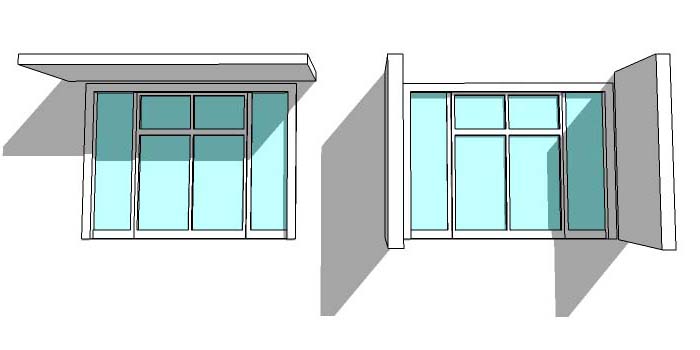

圖 03 左：水平遮陽 右：垂直遮陽
▲ 頁首

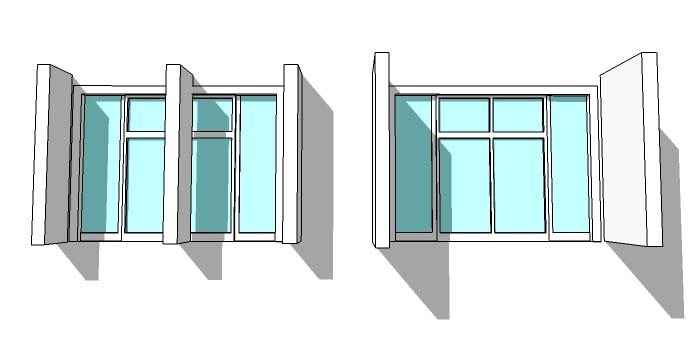

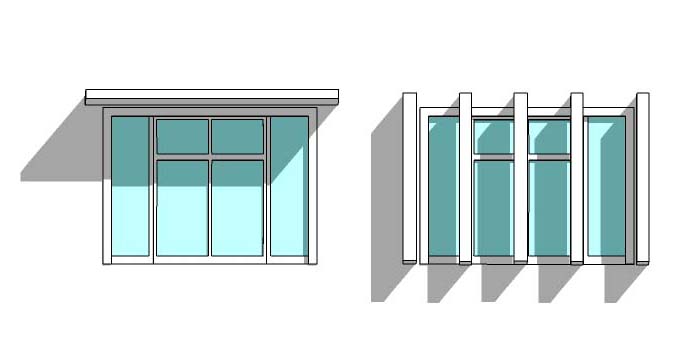

圖 04 任一方位多片垂直遮陽比單片水平遮陽效果佳
▲ 頁首

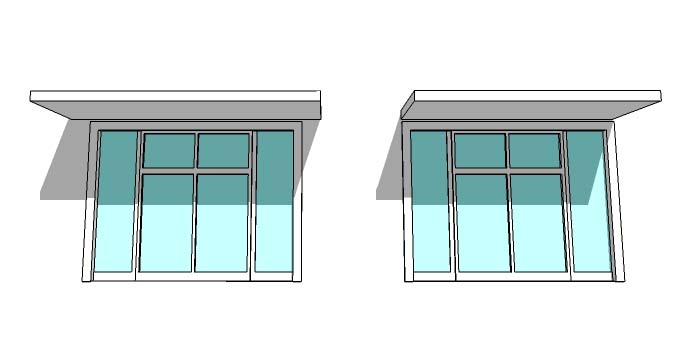

圖 05 水平遮陽左右出挑較佳(如左圖)
▲ 頁首

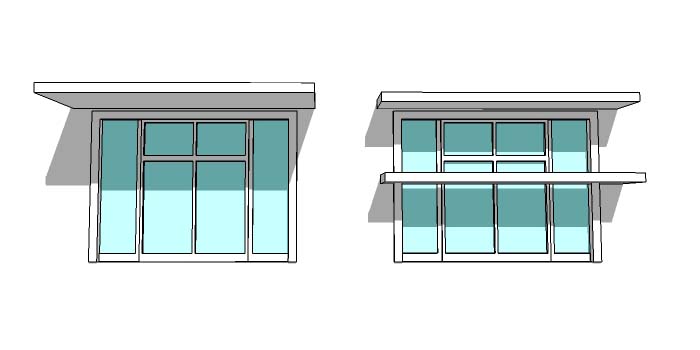

圖 06 水平遮陽深度太長時可分成多片(外遮陽百頁)，遮陽深度和不變
▲ 頁首

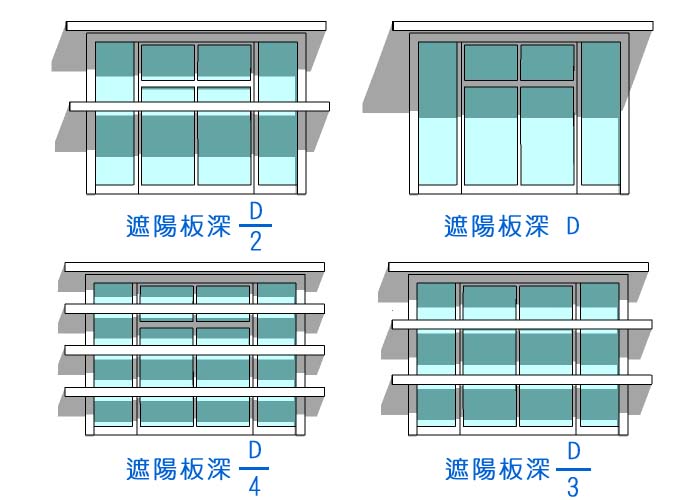

圖 07 水平遮陽深度太長時依遮陽板片數調整每片之深度
▲ 頁首

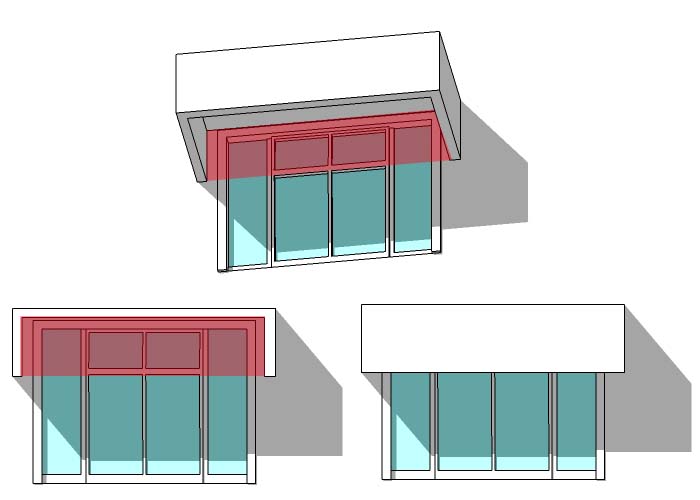

圖 08 水平遮陽設計倒吊檔板，倒吊產生永久遮陰效果(紅色部位)
▲ 頁首

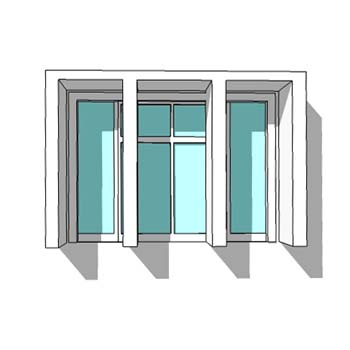

圖 09 垂直遮陽出挑太長時可分成多片，遮陽深度和不變
▲ 頁首

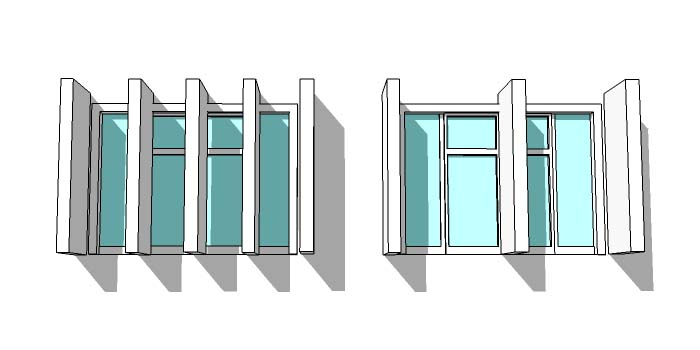

圖 10 垂直遮陽深度一樣時，多片效果佳(左圖)
▲ 頁首

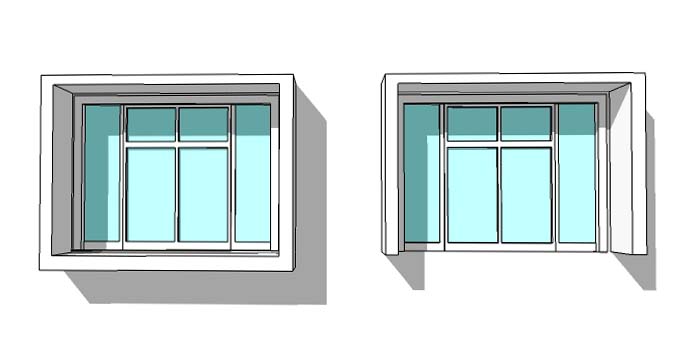

圖 11 格子遮陽-口字型與ㄇ字型效果一樣
▲ 頁首
圖 12 同一樘窗格子遮陽深度一樣時，優略：1：3 > 1：2 > 1：1 (格子高寬比)
▲ 頁首

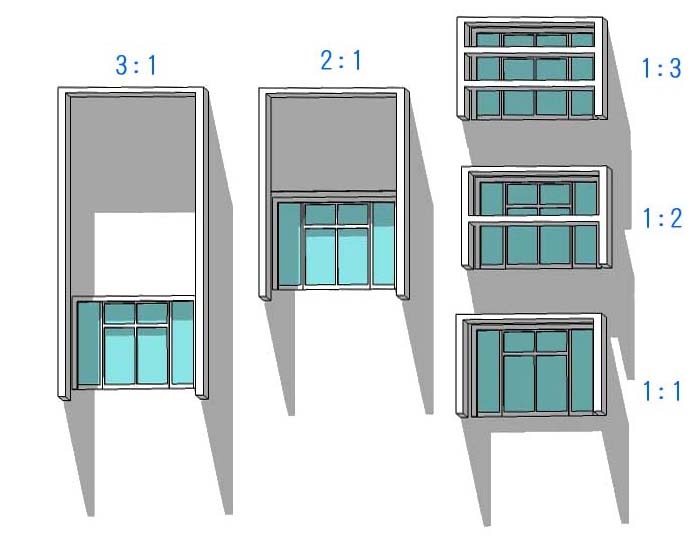

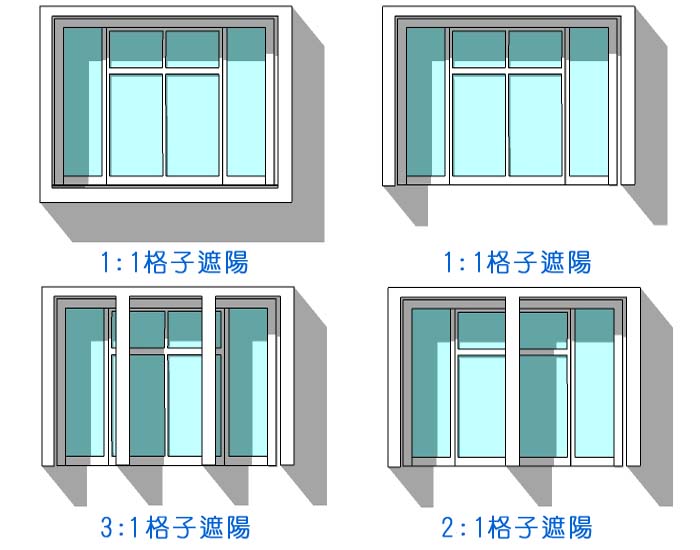

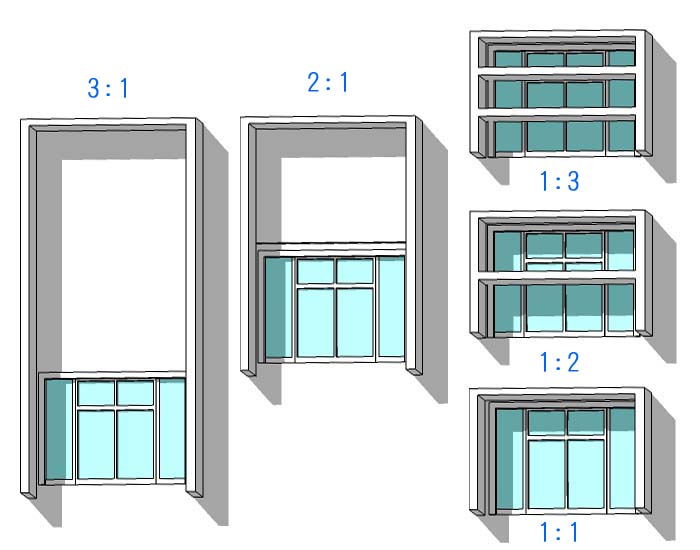

圖 13 同一樘窗格子遮陽深度一樣但寬度不同時，優略：3：1 > 2：1 > 1：1 (格子高寬比)
▲ 頁首
圖 14 同一樘窗格子遮陽深度及寬度一樣時，優略：1：3 > 1：2 > 1：1 > 2：1 > 3：1 (格子高寬比)
▲ 頁首
圖 15 同一樘窗格子遮陽深度及寬度一樣時(夏至)，優略：1：3 > 1：2 > 1：1 > 2：1 > 3：1 (格子高寬比)
▲ 頁首

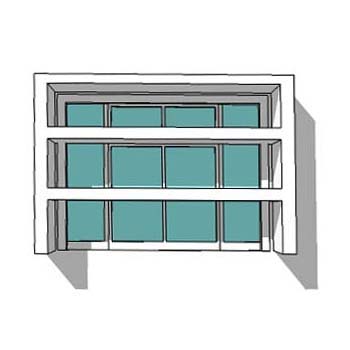

1：3格子遮陽
|

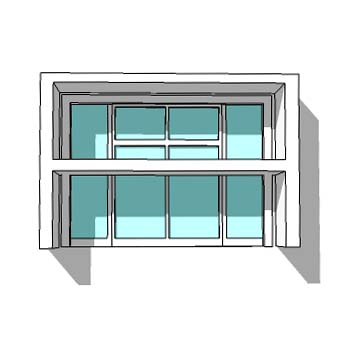

1：2格子遮陽
|

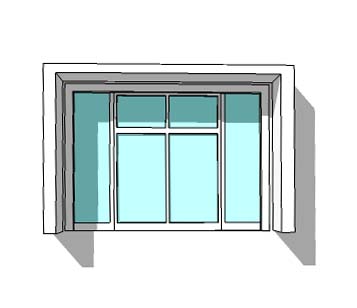

1：1格子遮陽
|
|

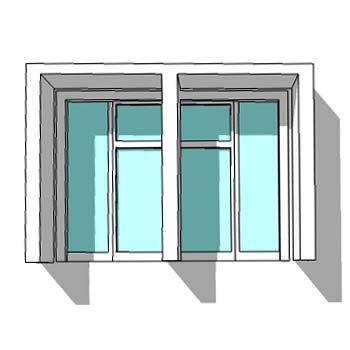

2：1格子遮陽
|
3：1格子遮陽
|

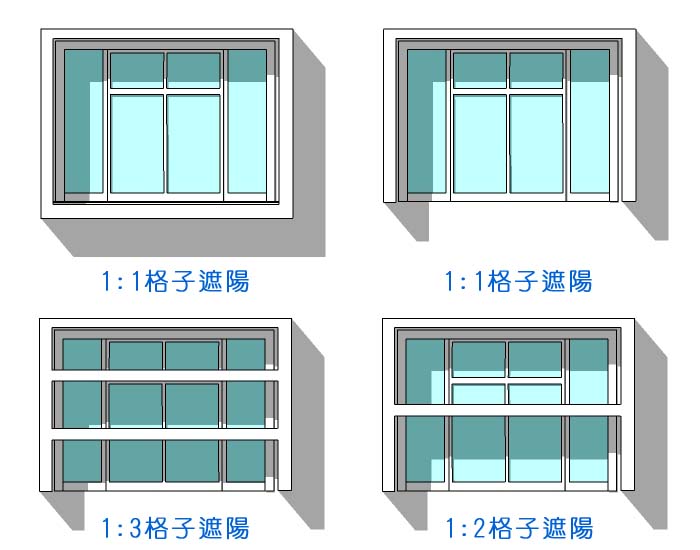

圖 16 格子遮陽以其格子高與寬之比值取四捨五入)
▲ 頁首

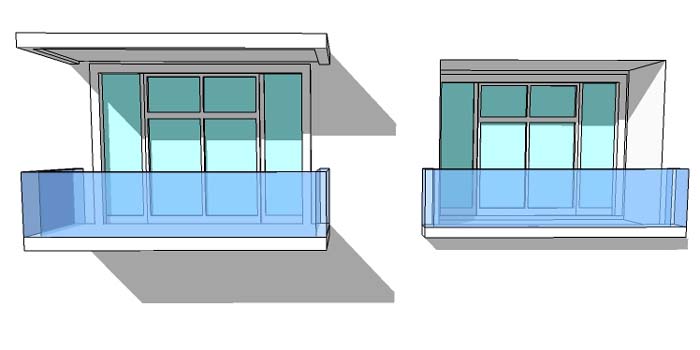

圖 17 左：凸陽台視為水平遮陽 右：凹陽台視為格子遮陽
